Stratocaster mod #1

Ciao a tutti,

sto riprendendo ad esercitarmi nella manutenzione dei miei strumenti in attesa di iniziare il prossimo progetto di liuteria …

Ecco un articolo sulla modifica della parte elettrica della mia Squier CV Stratocaster ’60 Simon Neil signature. Il problema, per me ovviamente, stava nel pickup al ponte che risultava troppo aspro e ,come i ben informati sapranno, l’elettronica di vecchia concezione della Stratocaster non prevede nessun controllo di tono su questo pickup.

Tutto quello che serve per realizzarla è un cacciavite, un saldatore, un pezzetto di cavo per realizzare un ponticello.

  • allentare o togliere le corde
  • svitare le viti che tengono il battipenna
  • rimuovere con attenzione e delicatezza il battipenna per non rovinare i cavi
  • girarlo per analizzare il cablaggi

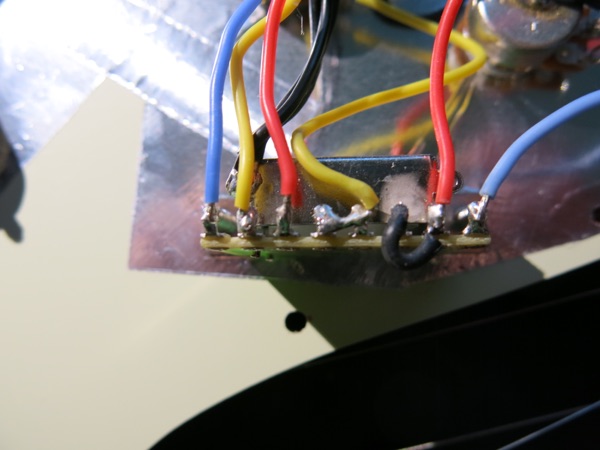

G15_3744

Nel mio caso (Squier) lo switch di selezione dei pickup è di tipo ad otto connettori in linea, differente da quello usato sulle Stratocaster Usa e Mexico dove sono 4 per lato.





Da sinistra a destra

  • 1 segnale pickup al manico
  • 2 segnale pickup centrale
  • 3 segnale pickup al ponte
  • 4 e 5 al potenziometro del volume
  • 6 libero
  • 7 al potenziometro del tono del pickup centrale
  • 8 al potenziometro del tono del pickup al manico

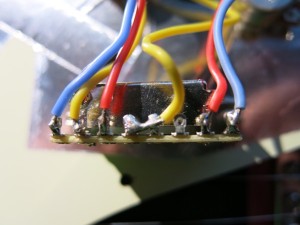

G15_3740

E’ quindi bastato creare un ponticello dallo slot 7 al 6 (legato al pickup al ponte) per agganciare il tono del centrale anche al pickup al ponte.

Devo ammettere che è stato semplice ed il risultato ottimo dal punto di vista sonoro. Senza controllo di tono il pickup al ponte era praticamente inutilizzabile troppo aspro e “vetroso”, ora è decisamente utilizzabile e permette una buona tavolozza di timbri interessanti. Unico piccolo disagio è nell’utilizzo della posizione 2 (ponte+centrale) che obbliga ad una eventuale piccola correzione di tono; se stando alla posizione 1 con il tono un po chiuso si passa alla 2 il suono potrebbe risultare un po “chiuso”. Ovviamente il gusto personale e la tipologia di pickup la fanno da padrona.

Vi allego un breve video che potete guardare per rendervi conto delle possibilità timbriche. Interamente eseguito con il pickup al ponte, chiudo progressivamente il tono a step di 2 …

Alla prossima. Rico.
